產品名稱：電動法蘭截止閥產品型號：J941H產品口徑：DN10-DN500產品壓力：1.6-16.0MPa產品材質：鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
主要特點及用途
結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
密封面采用不銹鋼和硬質合金，使用壽命長
采用柔性石墨填料、密封可靠、操作輕便靈活
驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
主要性能規范
試驗壓力
公稱壓力PN(MPa)
實驗壓力(MPa)
殼體密封(液) 密封(氣) 上密封
1.6 2.4 1.8 0.6 1.8
2.5 3.8 2.8 0.6 2.8
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.0 0.6 7.0
10.0 15.0 11.0 0.6 11.0
16.0 24.0 18.0 0.6 18.0
適用范圍
殼體材料
適用介質
適用溫度(℃)
碳素鋼(C型) 水、蒸汽、油品 ≤425
? 硝酸類 ≤200
? 醋酸類 ≤200
? 水、蒸汽、油品 ≤550
主要零件材料
閥體、閥蓋
閥板、閥座 閥桿 閥桿螺母 填料手輪
碳素鋼
優質碳鋼+硬質合金或不銹鋼鉻不銹鋼鋁青銅石墨石棉盤根可鍛鑄鐵
鉻鎳鈦鋼
不銹鋼、不銹鋼+硬質合金鉻鎳鈦不銹鋼鋁青銅浸聚四氟乙可鍛鑄鐵
鉻鎳鉬鈦鋼
不銹鋼、不銹鋼+硬質合金鉻鎳鉬鈦不銹鋼鋁青銅烯石棉盤根可鍛鑄鐵
鉻鉬鋼
合金鋼+硬質合金鉻鉬鋁鋼鋁青銅柔性石墨可鍛鑄鐵
主要尺寸及重量
公稱通徑
主要外形尺寸和連接尺寸 電動裝置
重量
L D D1 D2 b f z-d H
? Z940H -16C Z940 Y-16P Z940 Y-16R Z940 W-16P Z940 W-16R Z940 Y-16I
? Z941Y Z941 Z941 Z941 Z941 Z941
40 200 145 110 85 16 3 4-18 595 DZW15 56
50 250 160 125 100 16 3 4-18 653 DZW20 59
65 265 180 145 120 18 3 4-18 665 DZW20 62
80 280 195 160 135 20 3 8-18 725 DZW20 74
100 300 215 180 155 20 3 8-18 787 DZW20 92
150 350 280 240 210 24 3 8-23 955 DZW30 161
200 400 335 295 265 26 3 12-23 1105 DZW30 219
250 450 405 355 320 30 3 12-25 1343 DZW45 376
300 500 460 410 375 30 4 12-25 1516 DZW60 484
350 550 520 470 435 34 4 16-25 1678 DZW60 695
400 600 580 525 485 36 4 16-30 1849 DZW90 977
450 650 640 585 545 40 4 20-30 1937 DZW90 1033
500 700 705 650 608 44 4 20-34 2234 DZW120 1087
600 800 840 770 718 48 5 20-41 2432 DZW180 1357
700 900 910 840 788 50 5 24-41 2489 DZW250 1481
800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845
注:DN700、DN800的型號為Z942型NOTE:DN700、DN800type is Z942.主要尺寸及重量
公稱通徑
主要外形尺寸和連接尺寸 電動裝置
重量
L D D1 D2 b f z-d H
? Z940H -25C Z940 Y-25P Z940 Y-25R Z940 W-25P Z940 W-25R Z940 Y-25I
? Z941Y Z941 Z941 Z941 Z941 Z941
40 200 145 110 85 18 3 4-18 595 DZW15 60
50 250 160 125 100 20 3 4-18 653 DZW20 64
65 265 180 145 120 22 3 8-18 665 DZW20 65
80 280 195 160 135 22 3 8-18 725 DZW20 79
100 300 230 190 160 24 3 8-23 787 DZW20 98
125 325 270 220 188 28 3 8-25 902 DZW30 154
150 350 300 250 218 30 3 8-25 955 DZW30 168
200 400 360 310 278 34 3 12-25 1105 DZW45 219
250 450 425 370 332 36 3 12-30 1343 DZW45 390
300 500 485 430 390 40 4 12-30 1516 DZW60 505
350 550 550 490 448 44 4 16-30 1678 DZW60 736
400 600 610 550 505 48 4 16-34 1849 DZW90 1027
450 650 660 600 555 50 4 16-34 1937 DZW90 1139
500 700 730 660 610 52 4 20-34 2234 DZW120 1228
600 800 840 770 718 56 5 20-41 2432 DZW180 1502
700 900 955 875 815 60 5 20-41 2489 DZW250 1617
800 1000 1070 990 930 64 5 24-48 2643 DZW350 1923
DN700、DN800的型號為Z942型 NOTE:DN700、DN800type is Z942.主要尺寸及重量Main dimensions and weight
公稱通徑
? 主要外形尺寸和連接尺寸 電動裝置
重量
L D D1 D2 D6 b z-d f f2 H
? Z940H -40 Z940 Y-40P Z940 Y-40R Z940 W-40P Z940 W-40R Z940 Y-40I
? Z941Y Z941 Z941 Z941 Z941 Z941
40 200 145 110 85 76 18 4-18 3 4 617 DZW15 46
50 250 160 125 100 88 20 4-18 3 4 665 DZW20 58
65 280 180 145 120 110 22 8-18 3 4 680 DZW20 68
80 310 195 160 135 121 22 8-18 3 4 752 DZW20 80
100 350 230 190 160 150 24 8-23 3 4.5 846 DZW30 108
150 450 300 250 218 204 30 8-25 3 4.5 1087 DZW45 258
200 550 375 320 282 260 38 12-30 3 4.5 1243 DZW45 366
250 650 445 385 345 313 42 12-34 3 4.5 1429 DZW60 472
300 750 510 450 408 364 46 16-34 4 4.5 1608 DZW90 673
350 850 570 510 465 422 52 16-34 4 5 1738 DZW90 804
400 950 655 585 535 474 58 16-41 4 5 1897 DZW120 1081
450 1050 680 610 560 524 60 20-41 4 5 2104 DZW180 1259
500 1150 755 670 612 576 62 20-48 4 5 2401 DZW180 1348
主要尺寸及重量
公稱通徑
? 主要外形尺寸和連接尺寸 電動裝置
重量
L D D1 D2 D6 b z-d f f2 H
? Z940H -64 Z940 Y-64P Z940 Y-64R Z940 W-64P Z940 W-64R Z940 Y-64I
? Z941Y Z941 Z941 Z941 Z941 Z941
50 250 175 135 105 88 26 4-23 3 4 667 DZW20 68
65 280 200 160 130 110 28 8-23 3 4 685 DZW20 72
80 310 210 170 140 121 30 8-23 3 4 748 DZW30 88
100 350 250 200 168 150 32 8-25 3 4.5 845 DZW30 117
150 450 340 280 240 204 88 8-34 3 4.5 1009 DZW45 314
200 550 405 345 300 260 44 12-34 3 4.5 1253 DZW60 432
250 650 470 400 345 313 48 12-41 3 4.5 1449 DZW60 595
300 750 530 460 412 361 54 16-41 4 4.5 1867 DZW90 721
350 850 595 525 475 422 60 16-41 4 5 1931 DZW120 863
400 950 670 585 525 474 66 16-48 4 5 2017 DZW180 1129
500 1150 800 705 640 576 70 20-54 4 5 2459 DZW 250 1493
? Z940H -100 Z940 Y-100P Z940 Y-100R Z940 W-100P Z940 W-100R Z940 Y-100I
? Z941Y Z941 Z941 Z941 Z941 Z941
50 250 195 145 112 88 28 4-25 3 4 781 DZW20 78
65 280 220 170 138 110 32 8-25 3 4 830 DZW20 96
80 310 230 180 148 121 34 8-25 3 4 865 DZW30 126
100 350 265 210 172 150 38 8-30 3 4.5 1179 DZW30 134
150 450 350 290 250 204 46 12-34 3 4.5 1201 DZW60 352
200 550 430 360 312 260 54 12-41 3 4.5 1611 DZW60 484
250 650 500 430 382 313 60 12-41 3 4.5 1903 DZW90 608
300 750 585 500 442 364 70 16-48 4 4.5 2054 DZW120 757
350 850 655 560 498 422 76 16-54 4 5 2132 DZW180 994
400 950 715 620 558 474 80 16-54 4 5 2321 DZW 250 1269
? Z940H -160 Z940 Y-160P Z940 Y-160R Z940 W-160P Z940 W-160R Z940 Y-160I
? Z941Y Z941 Z941 Z941 Z941 Z941
50 300 215 165 132 88 36 8-25 3 4 905 DZW20 101
65 340 245 190 152 110 44 8-30 3 4 968 DZW20 137
80 390 260 205 168 121 46 8-30 3 4 978 DZW30 167
100 450 300 240 200 150 48 8-34 3 4.5 1043 DZW30 211
125 525 355 285 238 176 60 8-41 3 4.5 1248 DZW60 424
150 600 390 318 270 204 66 12-41 3 4.5 1394 DZW90 588
200 750 480 400 345 250 78 12-48 3 4.5 1621 DZW120 839

亚洲无遮挡无码A片在线,欧美一区内射最近更新,狠狠色婷婷久久综合频道日韩,国产人妻精品区一区二区

上海工洲閥門

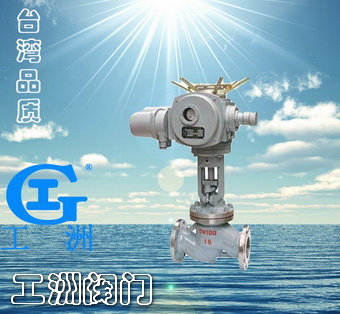

J941H電動法蘭截止閥

主要特點及用途

主要性能規范

試驗壓力

公稱壓力PN(MPa)	實驗壓力(MPa)
公稱壓力PN(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

殼體材料	適用介質	適用溫度(℃)
碳素鋼(C型)	水、蒸汽、油品	≤425
?	硝酸類	≤200
?	醋酸類	≤200
?	水、蒸汽、油品	≤550

閥體、閥蓋	閥板、閥座	閥桿	閥桿螺母	填料	手輪
碳素鋼	優質碳鋼+硬質合金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵
鉻鎳鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鈦不銹鋼	鋁青銅	浸聚四氟乙	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鉬鈦不銹鋼	鋁青銅	烯石棉盤根	可鍛鑄鐵
鉻鉬鋼	合金鋼+硬質合金	鉻鉬鋁鋼	鋁青銅	柔性石墨	可鍛鑄鐵
